Tyhjiöpumpun toiminta

Aseta liukusäätimellä pumpun imukykyä kuvaava saavutettavissa oleva loppupaine. Pumpun käydessä simulaation paine liikkuu kohti tätä arvoa.

Järjestelmän tavoite ja pumpun imukyky

Kylmälaitteen tyhjiöinnissä järjestelmän absoluuttinen paine on saatava alle 2,7 mbarin. Tämä on järjestelmästä mitattava tavoite – ei pumpun nimellinen loppupaine. Jotta 2,7 mbar voidaan saavuttaa käytännössä myös letkujen, liittimien ja muun virtausvastuksen kanssa, pumpun täytyy kyetä selvästi syvempään tyhjiöön, käytännössä noin 1 mbarin tai alempaan loppupaineeseen. Simulaatiossa vihreä alue alkaa 1,0 mbarista. Tyhjiöinnillä poistetaan ennen kaikkea kosteutta ja lauhtumattomia kaasuja ennen kylmäaineen täyttöä.

Pumpun imukyky / loppupaine

1,0

mbar

Aseta pumpun imukyky 0,3–20 mbar

Arvo kuvaa pumpun saavutettavissa olevaa loppupainetta eli imukykyä. Mitä pienempi arvo, sitä syvempään tyhjiöön pumppu pystyy.

Tyhjiöpumpun huolto ja öljy

Käytä aina valmistajan suosittelemaa tyhjiöpumppuöljyä. Sen alhainen höyrynpaine on tärkeä syvän tyhjiön saavuttamiseksi. Moottori- tai kompressoriöljy ei korvaa tyhjiöpumppuöljyä.

Tarkista öljy ennen käyttöä. Vaihda öljy, jos se on sameaa, maitomaista tai tummaa, pumpun loppupaine heikkenee tai pumppu on tyhjiöinyt kosteaa tai likaista järjestelmää. Ammattikäytössä öljyä voidaan joutua vaihtamaan usein – noudata valmistajan huolto-ohjetta.

Talvella: kylmä pumppu voi huoltoautosta lämpimään tuotuna kondensoida runsaasti kosteutta. Kosteus voi päätyä öljyyn ja heikentää tyhjiötä. Anna pumpun lämmetä kuivassa paikassa ja tarkista öljy ennen käyttöä.

Tyhjiöpumppu + tyhjiömittari PUMPPU PYSÄYTETTY

Pumpun kunto vaikuttaa saavutettavaan tyhjiöön Öljyn kunto ja siihen sitoutunut kosteus, pumpun kuluminen, venttiilien kunto sekä mahdolliset vuodot vaikuttavat pumppaustehoon. Pumpun todellinen suorituskyky varmistetaan tyhjiömittarilla.

Tyhjiöpumpun valinta ja suorituskyky

Pumppausnopeus – l/min

Pumpun ilmoitettu tuotto kertoo, kuinka paljon kaasua pumppu pystyy siirtämään aikayksikössä. Kylmähuollossa puhutaan usein litroista minuutissa.

noin 40–80 l/min – pienet laitteet ja kevyet huoltotyöt
noin 80–170 l/min – tavallinen yleishuolto
noin 170–300+ l/min – suuremmat järjestelmät ja pitkät putkistot

Suurempi l/min ei yksin takaa nopeaa tyhjiöintiä. Letkujen sisähalkaisija, venttiilit, Schrader-ytimet, liittimet, öljyn kunto ja järjestelmään sitoutunut kosteus vaikuttavat todelliseen nopeuteen paljon.

Yksiportainen pumppu

Yksiportaisessa pumpussa kaasun paineenalennus tapahtuu yhdessä pumppausvaiheessa. Rakenne on yksinkertainen, kevyt ja usein edullinen.

sopii kevyisiin huolto- ja siirtotöihin
saavutettava loppupaine on yleensä kaksiporraspumppua korkeampi
ei ole paras valinta, kun järjestelmä pitää kuivata hyvin syvään tyhjiöön

Kaksiportainen pumppu

Kaksiportaisessa pumpussa toinen pumppausvaihe jatkaa ensimmäisen tekemää paineenalennusta. Siksi saavutetaan yleensä syvempi ja vakaampi tyhjiö.

yleinen valinta kylmä- ja lämpöpumppuhuoltoon
parempi kosteuden poistoon
soveltuu hyvin silloin, kun tavoitellaan alle 2,7 mbarin järjestelmäpainetta

Kylmäaineluokka ja pumpun soveltuvuus

A1 palamattomat

A1-luokan kylmäaineilla käytetään tavallisia kylmähuollon tyhjiöpumppuja pumpun valmistajan käyttöohjeiden mukaisesti. Tarkista aina, että pumppu ja käytettävät tarvikkeet soveltuvat kyseiselle kylmäaineelle ja öljylle.

A2L lievästi syttyvät

A2L-kylmäaineilla käytettävän pumpun tulee olla valmistajan mukaan tähän käyttöön soveltuva. Huomioi hyvä ilmanvaihto ja vältä kipinöiviä tai kuumia syttymislähteitä huoltoalueella.

A3 helposti syttyvät

A3-kylmäaineilla, kuten R290:llä tai R600a:lla, käytä vain valmistajan tähän käyttöön hyväksymää huoltokalustoa. ATEX-luokiteltu tyhjiöpumppu ei ole automaattisesti tarpeen pelkästään siksi, että kylmäaine kuuluu A3-luokkaan: laitteen valinta perustuu työtilan vaaraluokitukseen, valmistajan hyväksyntään ja työohjeeseen. Tavallisessa huoltotyössä pumppu voidaan sijoittaa hyvin tuulettuvaan paikkaan, jossa mahdollisesti poistuva kylmäaine ei pääse kertymään syttymiskelpoiseksi kaasupilveksi. Työalueen ilmanvaihto, vuotojen hallinta ja syttymislähteiden poistaminen korostuvat.

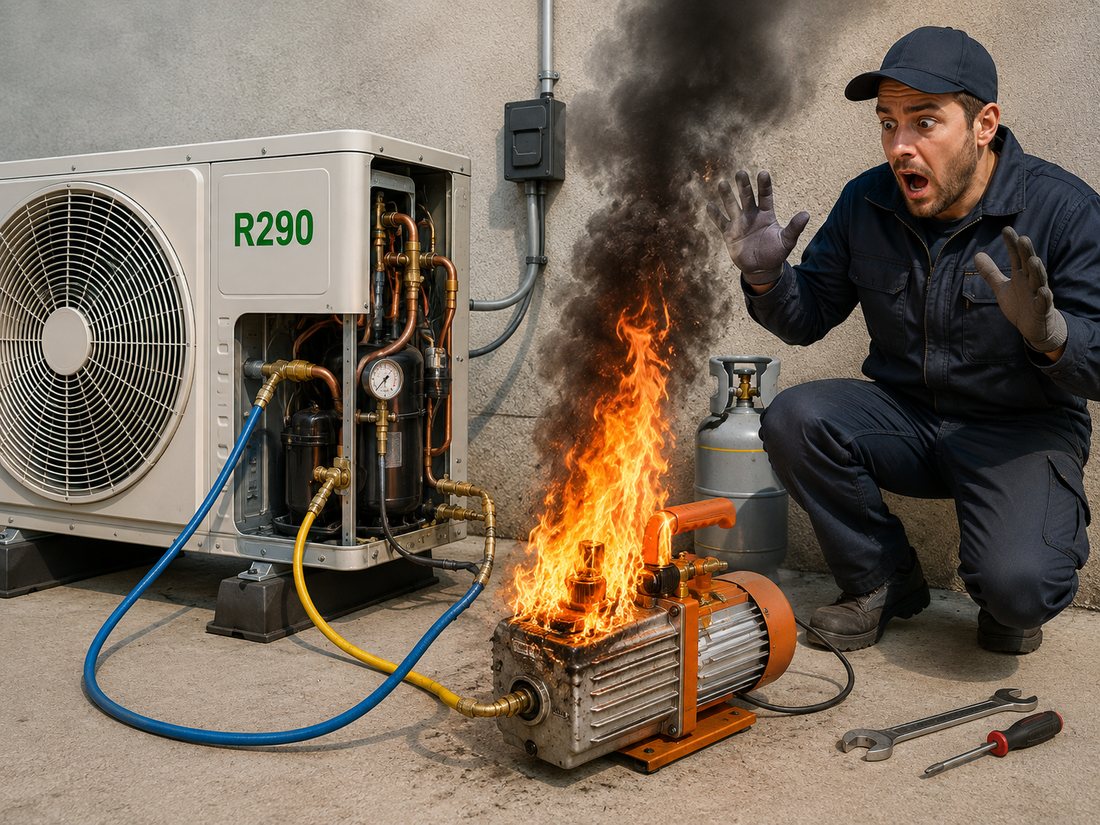

A3-tyhjiöinti – havainto syttymisriskistä

R290-lämpöpumppuun kytketty tyhjiöpumppu, joka on syttynyt palamaan; asentaja reagoi tilanteeseen

Miksi pumpun ympäristö on huomioitava?

A3-laitteiston huollossa järjestelmään tai huoltoletkuihin jäänyt syttyvä kylmäaine voi kulkeutua tyhjiöpumpun kautta ulos. Jos kaasua pääsee kertymään pumpun ympärille, voi muodostua syttymiskelpoinen kaasupilvi.

Siksi pumppu sijoitetaan hyvin tuulettuvaan paikkaan, mahdolliset syttymislähteet pidetään etäällä ja käytetään R290/A3-käyttöön valmistajan hyväksymää kalustoa. Tyhjiöinti ei korvaa oikeaa kylmäaineen talteenottoa tai turvallista järjestelmän tyhjennystä.

ATEX-työ: Luokitellussa räjähdysvaarallisessa ATEX-tilassa työskentely edellyttää ATEX-koulutusta, kohteeseen laadittua erityistä työohjetta sekä tilaan soveltuvia työvälineitä ja laitteita. A3-kylmäaineiden, kuten R290:n tai R600a:n, normaali huoltotyö ei itsessään ole ATEX-työtä. Huollossa on silti aina ehkäistävä syttyvän kaasuseoksen muodostuminen, huolehdittava riittävästä ilmanvaihdosta ja poistettava mahdolliset syttymislähteet.

Opetusmateriaalin huomio: mittarin 0–200 mbar asteikko on piirretty tasavälein 5 mbar välein, numeroarvot 25 mbar välein. Jos järjestelmän paine on yli 200 mbar, neula pysyy oikeassa ääriasennossa kunnes paine laskee mittarin mittausalueelle.
