Lämpöpumpun toimintaperiaate

Höyrystyminen, puristus, lauhtuminen ja paisunta

LÄMPÖPUMPUT
Lämpöpumppu siirtää lämpöä

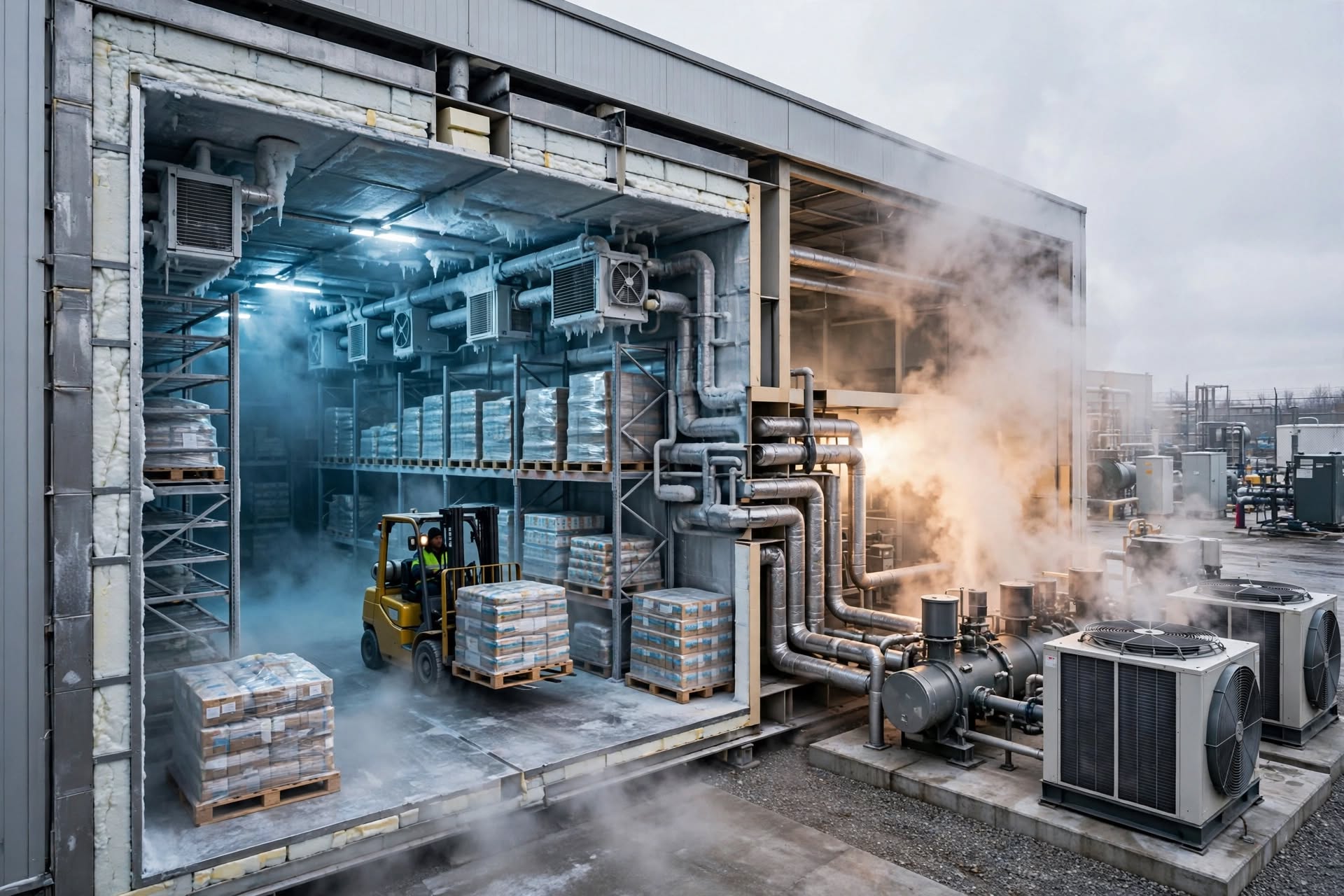

Sama kylmätekninen kiertoprosessi voi jäähdyttää kylmävarastoa, lämmittää taloa tai tehdä molempia. Ratkaisevaa on, mistä lämpö otetaan ja mihin se luovutetaan.

Mikä lämpöpumppu oikeastaan on?

Lämpöpumppu ei synnytä lämpöä tyhjästä. Se siirtää lämpöenergiaa matalammasta lämpötilasta korkeampaan lämpötilaan kylmäaineen avulla.

Kylmäaine höyrystyy matalassa paineessa ja sitoo lämpöä ympäristöstään. Kompressori nostaa kylmäaineen painetta ja lämpötilaa. Korkeammassa paineessa kylmäaine voi lauhtua ja luovuttaa kuljettamansa lämmön esimerkiksi rakennuksen lämmitykseen.

Ensin tarvitaan lämmön kuljettaja: kylmäaine

Kylmäaine on kylmä- ja lämpöpumppuprosessin varsinainen lämmön kuljetusväline.

Kylmäaine = lämmön kuljettaja

Mitä kylmäaineet ovat?

Kylmäaine kiertää suljetussa kylmälaitteessa ja kuljettaa lämpöä paikasta toiseen. Kylmäaineita ovat esimerkiksi hiilidioksidi (R744) ja propaani (R290). Eri kylmäaineilla on erilaiset ominaisuudet.

Prosessin ydin on faasimuutos

Kylmäaine voi muuttua nesteestä höyryksi ja takaisin. Höyrystyessään se ottaa lämpöä vastaan ja lauhtuessaan luovuttaa sitä. Tätä kutsutaan faasimuutokseksi.

Lisää aiheesta: faasimuutoksia ja niihin liittyvää energiaa käsitellään tarkemmin omassa Faasimuutokset-osiossa.

💡 Tiesitkö? Pumppu vai kompressori?

Pumppu siirtää tavallisesti nestettä ja nostaa sen painetta. Kompressori siirtää kaasua tai höyryä ja puristaa sitä pienempään tilavuuteen. Samalla paine ja yleensä lämpötila nousevat. Kylmälaitteen kompressori käsittelee kylmäainehöyryä.

Sama kierto neljässä vaiheessa

Kylmäaine toimii lämmön kuljetusvälineenä.

Lämpö siirtyy – ei synny tyhjästä
1

Höyrystin ottaa lämpöä

Kylmäaine kiehuu matalassa paineessa ja ottaa kiehumiseen tarvittavan lämmön ympäristöstään, esimerkiksi jäähdytettävästä tilasta tai ulkoilmasta. Neste muuttuu höyryksi. Kiehumislämpötila riippuu kylmäaineesta ja sen paineesta.

2

Kompressori pumppaa höyryä

Kompressori toimii höyrypumppuna. Se imee höyrystimessä syntynyttä höyryä ja siirtää sitä kohti lauhdutinta. Samalla se puristaa höyryä, jolloin paine ja lämpötila nousevat. Höyrystimen paineeseen vaikuttavat höyryn muodostuminen ja kompressorin imuteho.

3

Lauhdutin luovuttaa lämpöä

Kompressorilta tuleva kuuma, korkeapaineinen höyry luovuttaa lämpöä esimerkiksi huoneilmaan tai lämmitysveteen. Kun lämpöä poistuu riittävästi, höyry muuttuu takaisin nesteeksi. Paine pysyy lauhtumisen aikana lähes samana.

4

Paisuntalaite laskee painetta

Nestemäinen kylmäaine kulkee paisuntalaitteen, esimerkiksi kapillaariputken tai paisuntaventtiilin, läpi. Paine laskee, jolloin osa nesteestä höyrystyy heti ja kylmäaine jäähtyy. Nesteen ja höyryn seos siirtyy höyrystimeen, ja kierto alkaa uudelleen.

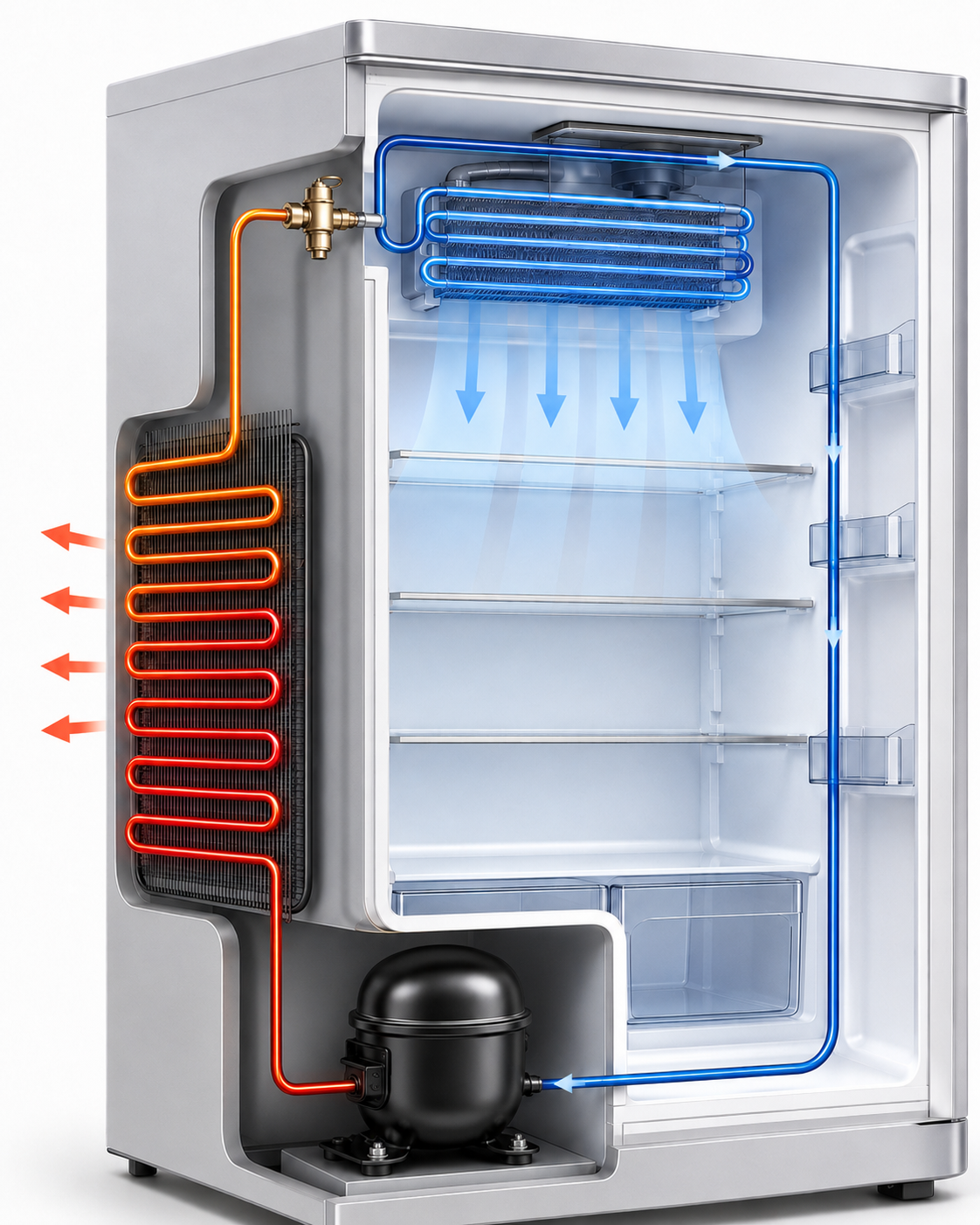

Kotitalouden jääkaapin kylmäkierron havainnekuva, jossa höyrystin, kompressori ja lauhdutin näkyvät
Kotitalouden jääkaappi

Yksi maailman yleisimmistä lämpöpumpun sovelluksista

Jääkaappi käyttää samaa kylmäteknistä kiertoprosessia kuin suuret lämpöpumput. Kaapin sisällä oleva höyrystin toimii matalassa paineessa: kylmäaine kiehuu ja sitoo lämpöä kaapin ilmasta ja elintarvikkeista.

Kylmäaine on järjestelmässä kiertävä aine, jonka tehtävä on kuljettaa lämpöä. Se ottaa lämpöä vastaan höyrystyessään ja luovuttaa sitä lauhtuessaan. Kotijääkaapeissa kylmäaineet ovat muuttuneet vuosikymmenten aikana: aiemmin käytettiin esimerkiksi R12:ta, sen jälkeen paljon R134a:ta ja nykyisin monissa kotitalousjääkaapeissa käytetään R600a:ta eli isobutaania.

Kuvan musta kompressori nostaa kylmäaineen paineen ja lämpötilan. Sen jälkeen kaapin takana tai kyljissä oleva punaisena kuvattu lauhdutin luovuttaa lämmön huoneeseen.

Siksi jääkaapin takaosa tai kylki tuntuu lämpimältä. Huoneeseen luovutetaan jääkaapin sisältä siirretty lämpö + kompressorin käyttämä sähköenergia.

Sininen · höyrystin: kylmäaine kiehuu matalassa paineessa ja ottaa lämpöä kaapin sisältä.
Musta · kompressori: nostaa kylmäaineen paineen ja lämpötilan.
Punainen · lauhdutin: kylmäaine luovuttaa lämmön huoneeseen ja lauhtuu nesteeksi.
Syöttö-/paisuntalaite: pudottaa nesteen paineen ennen höyrystintä. Kotitalousjääkaapissa tämä on tavallisesti kapillaariputki; muissa järjestelmissä tehtävän hoitaa usein paisuntaventtiili.

Paineella asetetaan lämpötilataso

Kylmäaineen faasimuutoksen lämpötila riippuu paineesta. Kun höyrystimen painetta lasketaan, kylmäaine kiehuu matalammassa lämpötilassa. Kun kompressori nostaa painetta, kylmäaine voi lauhtua korkeammassa lämpötilassa.

Matala paine Kylmä höyrystyminen
→
Korkea paine Lämmin lauhtuminen

Missä “ylimääräinen” lämpö syntyy?

Lauhduttimelta saadaan enemmän lämpöä kuin höyrystin otti ympäristöstä, koska mukaan tulee myös kompressorin käyttämä sähköenergia.

Siksi esimerkiksi jääkaapin takaosa tai kylki tuntuu lämpimältä: siinä luovutetaan huoneeseen jääkaapin sisältä siirretty lämpö + kompressorin käyttämä energia.

Lämpöpumpun energiatase

Lauhduttimen luovuttama lämpö koostuu höyrystimestä siirretystä lämpöenergiasta ja kompressorin tekemästä työstä.

Qlauh = Qhöyr + Wkomp
